EMC lab is subordinate to the institute of reliability testing and energy efficiency testing which is one of the branch of SIMS/NRC. It is the first EMC testing institution legally set up by the metrological administrative department of the Chinese government in the western region. It includes three parts: an anechoic chamber(282 m2), a shielding chamber (40 m2)and a power amplifier control room(38 m2).The laboratory temperature is 23 ± 0.5 ℃, and the humidity is 40% RH.

Ⅰ Laboratory infrastructure and technical parameters

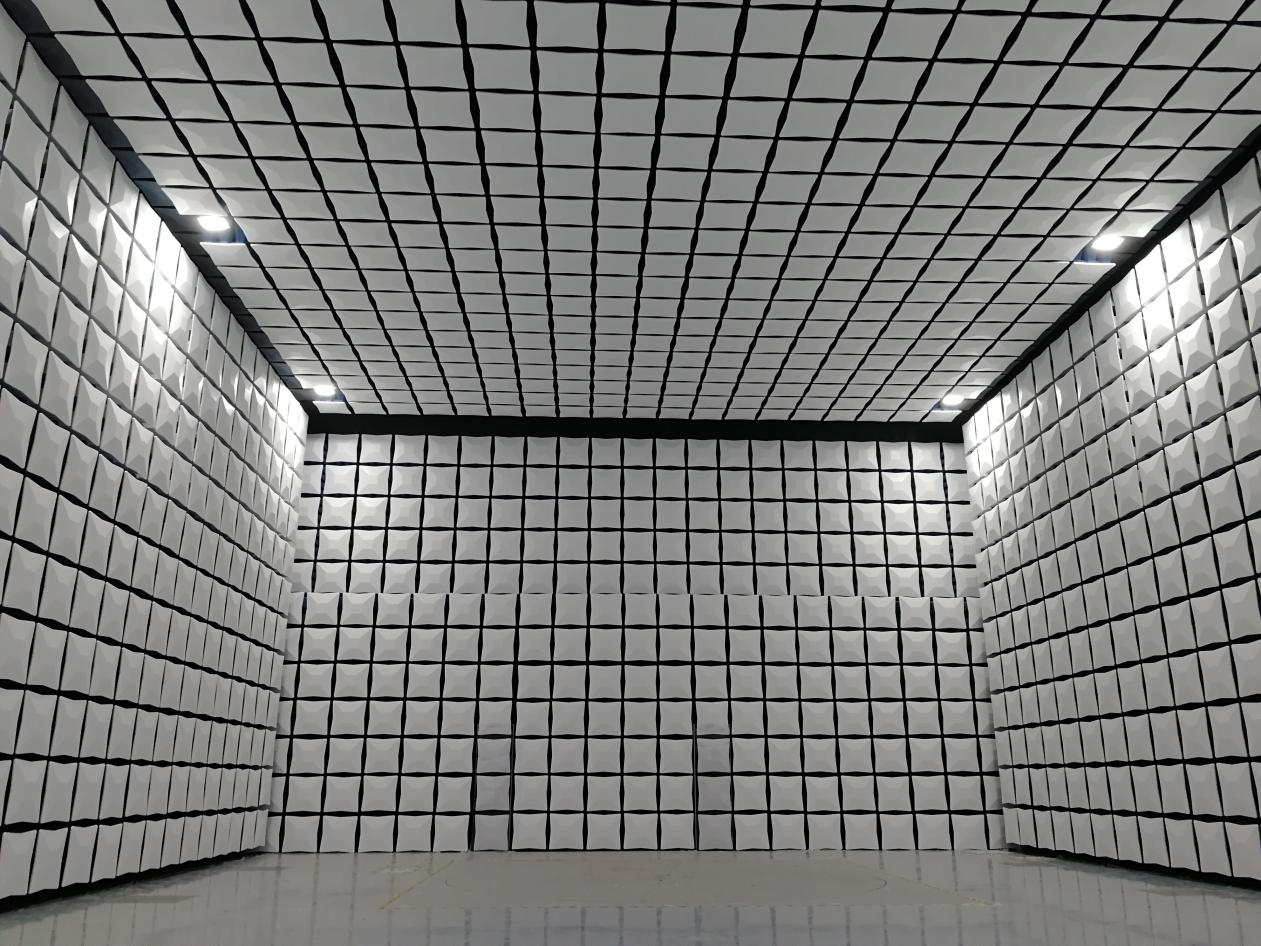

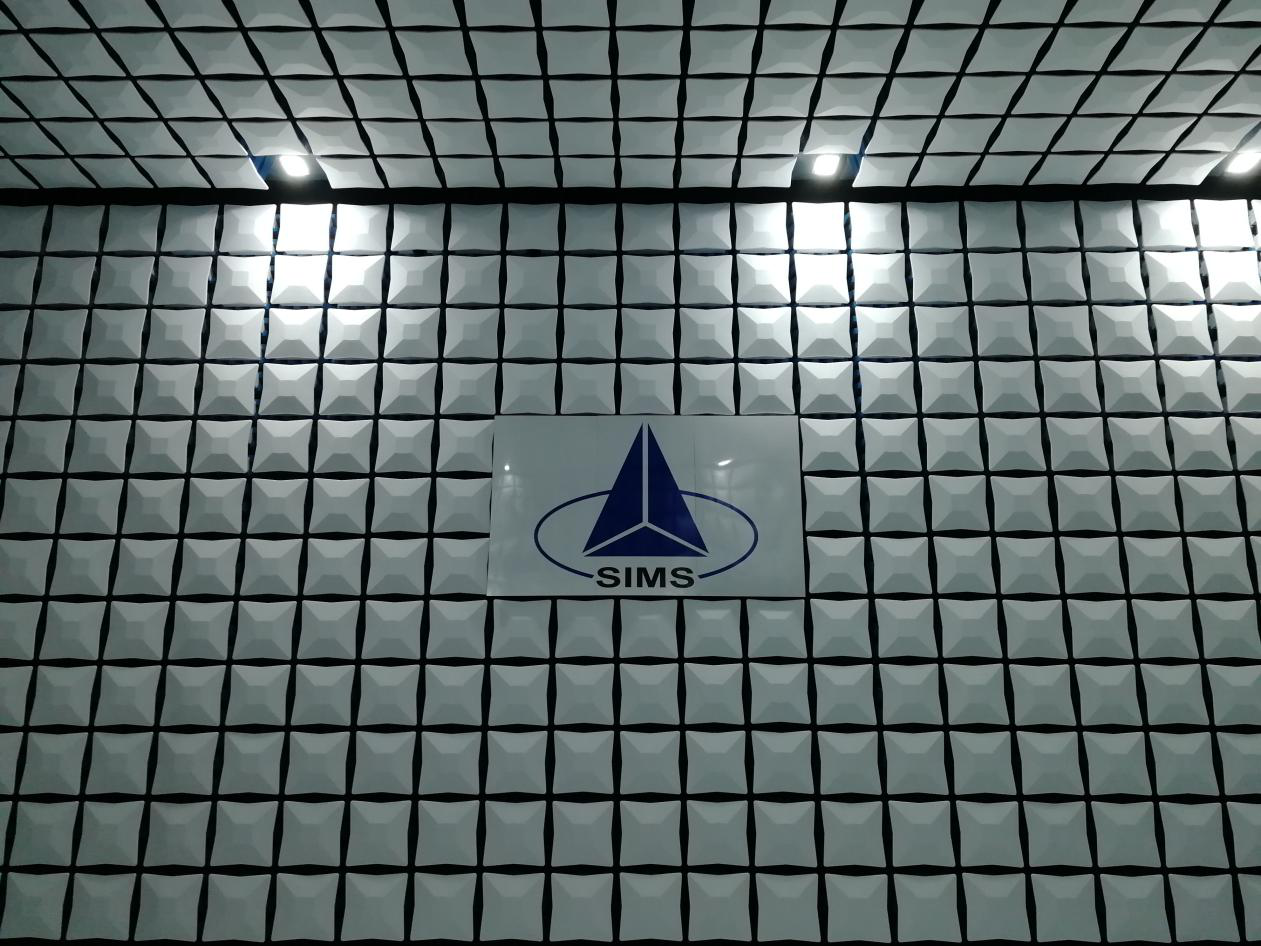

ⅰ Anechoic chamber (ten meter semi anechoic chamber)

lRoom internal dimensions: 21.7M (L) x 13.0m (W) x 8.55m (H)

labsorbable material: Ferrite and wedge absorbing materials

lAdditional rooms: control room and power amplifier room

lOperating frequency range: 9 kHz ~ 40 GHz

lMaximum measuring distance: 10 m

lSize of rotary table: 5 m in diameter, with a maximum bearing capacity of 5 tons

lAntenna tower scanning height range: (1~4) M

lNSA (normalized field attenuation): maximum ± 3.5 dB (30 MHz ~ 1 GHz)

lSVSWR (site voltage standing wave ratio): maximum 5.5 dB, (1 GHz ~ 18 GHz)

lThe laboratory can carry those tests that including RE and RS .

ⅱ Shielding room

lInternal dimensions: 11.3 m (L) x 3.6 m (W) x 4.0 m (H)

lOperating frequency range: 9 kHz ~ 18 GHz

lThe laboratory can carry out those tests that including CE, CS test and immunity test (surge, pulse group, voltage drop and short-term interruption, power frequency magnetic field, pulse magnetic field, electrostatic discharge and harmonic current).

Ⅱ  Testing proficiency of EMC Lab

The testing proficiency of EMC laboratory has reached the requirements of national standards including CISPR 11、CISPR 22、CISPR 15、IEC 61547、IEC 61000-3-2、IEC 61000-3-3、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11, and etc.

“一带一路”国家计量测试研究中心（陕西）日前已经完成电磁兼容实验室（十米法半电波暗室）的建设工作。完成建设EMC电磁兼容实验室：拥有德国奥尔托公司建造的十米法电波暗室、屏蔽室等专业测试场地以及德国RS公司、瑞士EMC Partner公司、瑞士EM TEST公司生产的专业EMC测试设备，可满足CE（传导发射）、CS（传导敏感度）、RE（辐射发射）、RS（辐射敏感度）等电磁兼容检测项目的测试需求。其主要技术参数如下：

一、实验室基础设施（EMC测试场地）：

（一）电波暗室（十米法半电波暗室）

房间内部尺寸：21.7m（长）x 13.0 m（宽）x 8.55 m（高）

吸收材料：铁氧体和尖劈吸波材料

附加房间：控制室和功放室

工作频率范围：9 kHz ～ 40 GHz

最大测量距离：10 m

转盘尺寸：直径 5 m，最大承重 5 吨

天线塔扫描高度范围：（1 ～ 4）米

NSA（归一化场衰减）值：最大 ± 3.5 dB (30 MHz～1 GHz)

SVSWR（场地电压驻波比）值：最大 5.5 dB，（1 GHz ～ 18 GHz）

RE、RS试验在电波暗室中测试。

（二）屏蔽室

内部尺寸：11.3 m（长）x 3.6 m（宽）x 4.0 m（高）

工作频率范围：9 kHz ～ 18 GHz

CE、CS测试以及抗扰度测试（浪涌、脉冲群、电压跌落和短时中断、工频磁场、脉冲磁场、静电放电、谐波电流）在屏蔽室进行。

二、EMC检测能力

EMC检测能力覆盖CISPR 11、CISPR 22、CISPR 15、IEC 61547、IEC 61000-3-2、IEC 61000-3-3、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11等标准。
